DER KLIMATURM:
DIE VERTIKALE WÄRMEWENDE
Er ist leise und kompakt. Leistungsstark, kosteneffizient und schnell gebaut. Er fügt sich ästhetisch in die Umgebung ein. Und er versorgt ganze Quartiere, Straßenzüge und Gebäudekomplexe mit nachhaltiger Wärme und Kälte: Entdecken Sie den Klimaturm – die vertikale Luft-Wasser-Großwärmepumpe.
KLIMAFREUNDLICHE WÄRME
Im BESTAND UND NEUBAU
Für die Realisierung der Wärmewende müssen Lösungen auch im unrenovierten Gebäudebestand funktionieren. Bei einer Wärmeleistung von 0,3 – 1,5 MW versorgt ein Klimaturm bis zu 200 Haushalte im Bestand und 400 Haushalte im Neubau. Dafür sind keine Gebäudesanierungen notwendig. Eine optionale Kühlfunktion ist erhältlich.
- Heizleistung: 300 – 1000 kW bei -8 °C Lufttemperatur
- Einsatz bei Außenluft-Temperaturen bis zu -20 °C möglich
- Vorlauftemperatur: 55 – 85 °C
- Vorlauftemperatur bei Kühlfunktion: 6 – 12 °C
- COP 2,4 selbst bei Lufttemperaturen von -8 °C
- Jahresarbeitszahl 3,0
- Energieeffiziente Abtauung der Luftverdampfer
- Ideal selbst für Einsatz in Gebäuden mit Radiatoren
LEISE WÄRME FÜR WOHNQUARTIERE
Wie leises Flüstern oder sanftes Blätterrauschen: Mit einer Lautstärke von unter 35 dB(A) in 10 Metern Entfernung ist er kaum wahrnehmbar. Das bedeutet: ruhiger Schlaf in der Nacht, konzentriertes Arbeiten am Tag. Der Klimaturm erfüllt die strengsten gesetzlichen Anforderungen zum Schutz gegen Lärm – selbst in dicht bebauten Quartieren. Ein echtes Alleinstellungsmerkmal für eine Luftwärmepumpe dieser Leistungsklasse.
- Vertikale Bauweise minimiert Schallemission: eigens entwickeltes Luftführungskonzept leitet Luft geräuscharm über die Turmspitze ab.
- Minimierung der Luftschallemissionen durch Schalldämpfer ober- und unterhalb der Lüfter
- Integration der Großwärmepumpe in Betonkubus für minimale Geräuschentwicklung
NACHHALTIGE WÄRME WIRD WIRTSCHAFTLICH
Der Klimaturm ist nachhaltig aus ökonomischer und ökologischer Sicht: Rund zwei Drittel der Heizenergie entnimmt der Klimaturm über das Jahr aus der Umgebungsluft, ein Drittel werden als Strom für den Betrieb der Großwärmepumpe benötigt. Diese arbeitet dabei mit einem natürlichen Kältemittel, das eine besonders gute Umweltbilanz aufweist.
In Kombination mit einem optionalen Großwärmespeicher und unserem eigens entwickelten Demand-Side-Management erfolgt der Betrieb nach dem Dargebot erneuerbarer Energien. Die erzeugte Wärme wird im Großwärmespeicher als heißes Wasser für Zeiten der Dunkelflaute gepuffert. So wird Wärme nachhaltig und zu besonders günstigen Strompreisen produziert.
- Geringere Betriebskosten durch variablen Stromtarif und Einsatz von Großwärmespeicher (80–200 m³) und Demand-Side-Management
- Einsatz natürlicher Kältemittel, die auch zukünftige Umweltanforderungen (F-Gase Verordnung) erfüllen
- Erfüllung gesetzlicher Anforderungen und Fördervoraussetzungen (BEW, GEG, BEG, KfW, QNG) durch hohen Anteil erneuerbarer Energien und geringen Primärenergiefaktor
GROẞWÄRMEPUMPE AUF KLEINER FLÄCHE
So groß wie etwa zwei Parkplätze: Der zum Patent angemeldete Klimaturm reduziert dank seiner vertikalen Bauform den Flächenbedarf für die gesamte Heiztechnik auf ein Minimum.
- Grundfläche des Klimaturms: 3,8 × 3,8 – 6,0 × 6,0 Meter – je nach Heizleistung
- Benötigte Grundfläche inkl. umlaufenden Wartungszugang ca. 6,5 × 6,5 Meter
- Benötigte Grundfläche inkl. optional erhältlichen Großwärmespeicher ca. 6,5 × 11,0 Meter
- Aufstellung des Großwärmespeichers an anderer Stelle im Quartier möglich
- Kein genereller Mindestabstand zu Wohngebäuden erforderlich
- Kann mittels optional integrierbarer Netzstation direkt an die Mittelspannung angeschlossen werden – Platzeinsparung durch Wegfall externer Netzstation
- Elektrotechnik, Druckhaltung und Pumpengruppe zur Wärmeverteilung im Turm enthalten
INTELLIGENTE STEUERUNG FÜR EFFIZIENTE WÄRME
Die KI-basierte Betriebsoptimierung des Klimaturms lernt selbstständig. Sie ist individuell auf Ihr Quartier zugeschnitten und berücksichtigt dabei Gebäudetypen, Wettervorhersagen, prognostizierte Wärmebedarfe, das Dargebot erneuerbarer Energien und Börsenstrompreise.
- Inhouse entwickeltes Demand-Side-Management
- Signifikante Senkung der Betriebskosten des Klimaturms
- Schnittstelle zur Datenübermittlung (z.B. LoRaWan) inkludiert
WÄRMEVERSORGUNG WIRD ZU ARCHITEKTUR

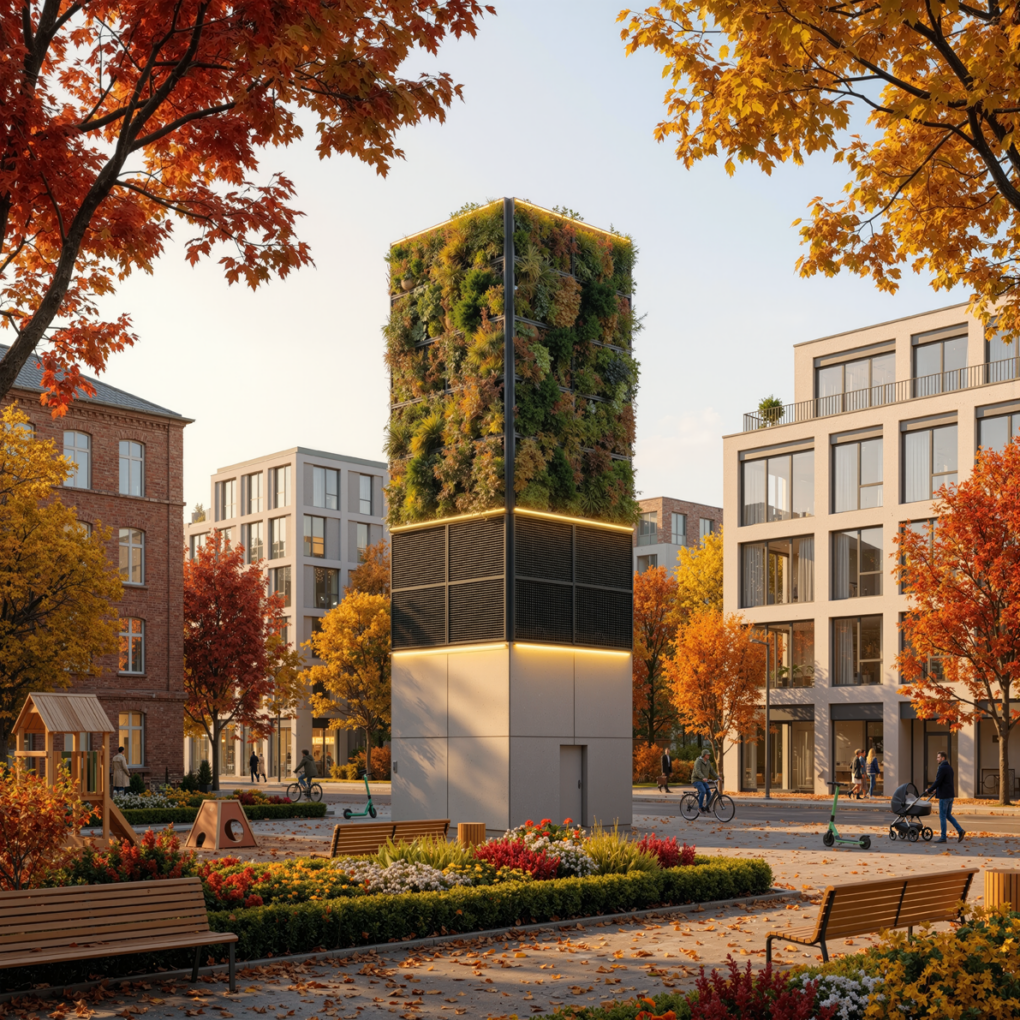

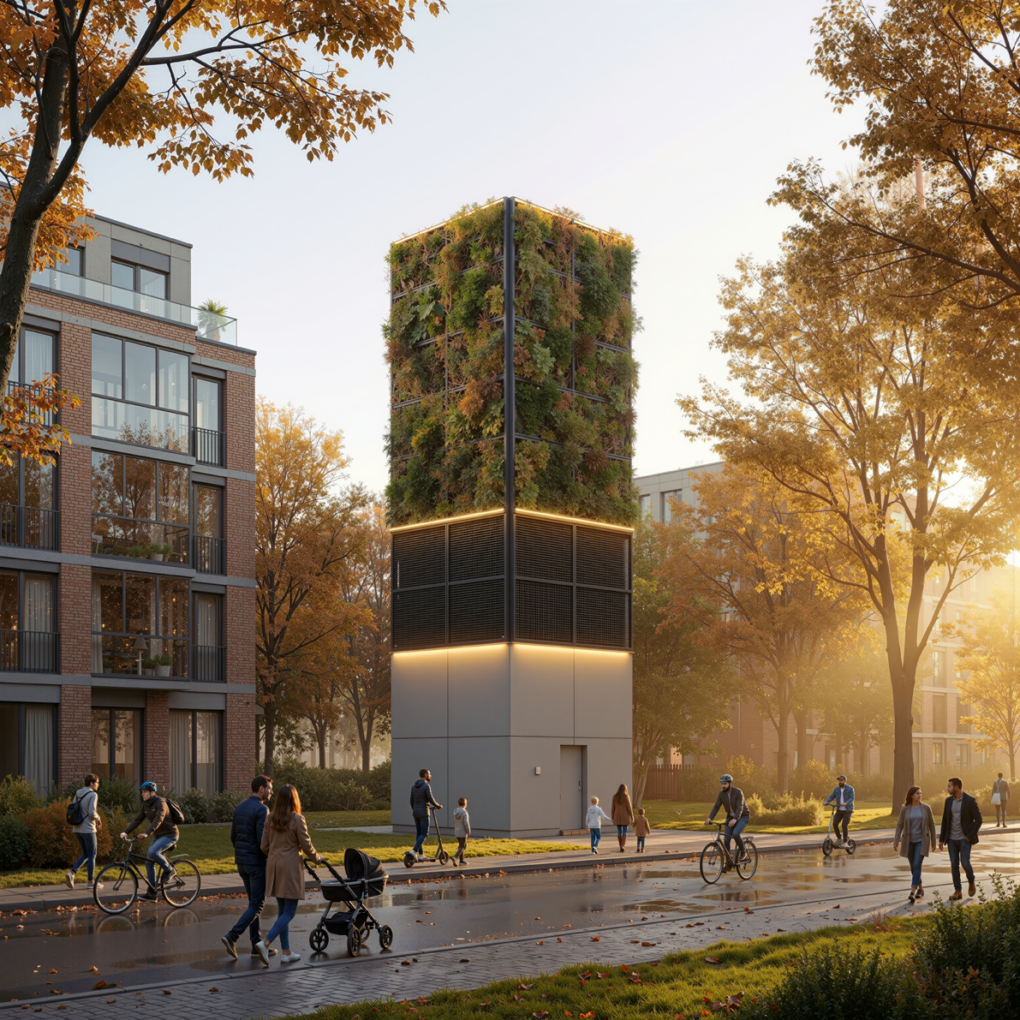

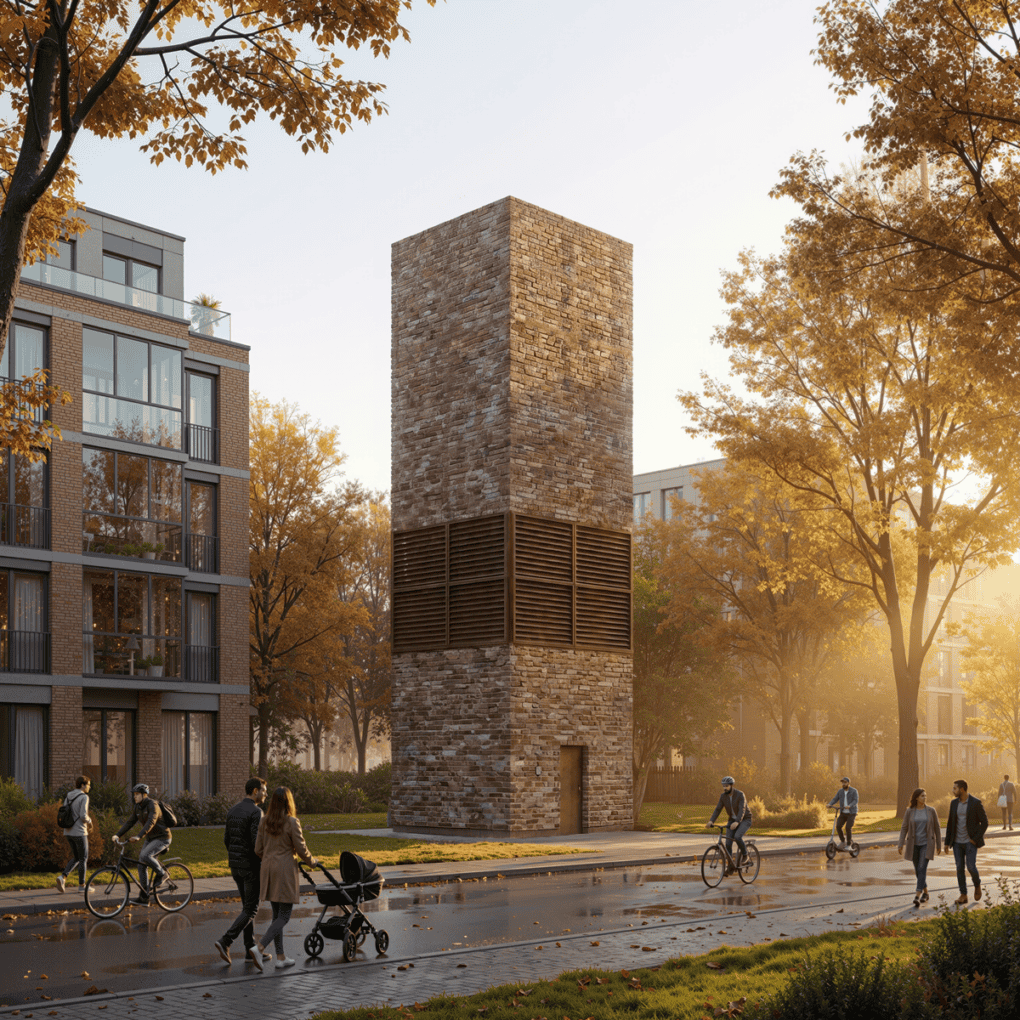

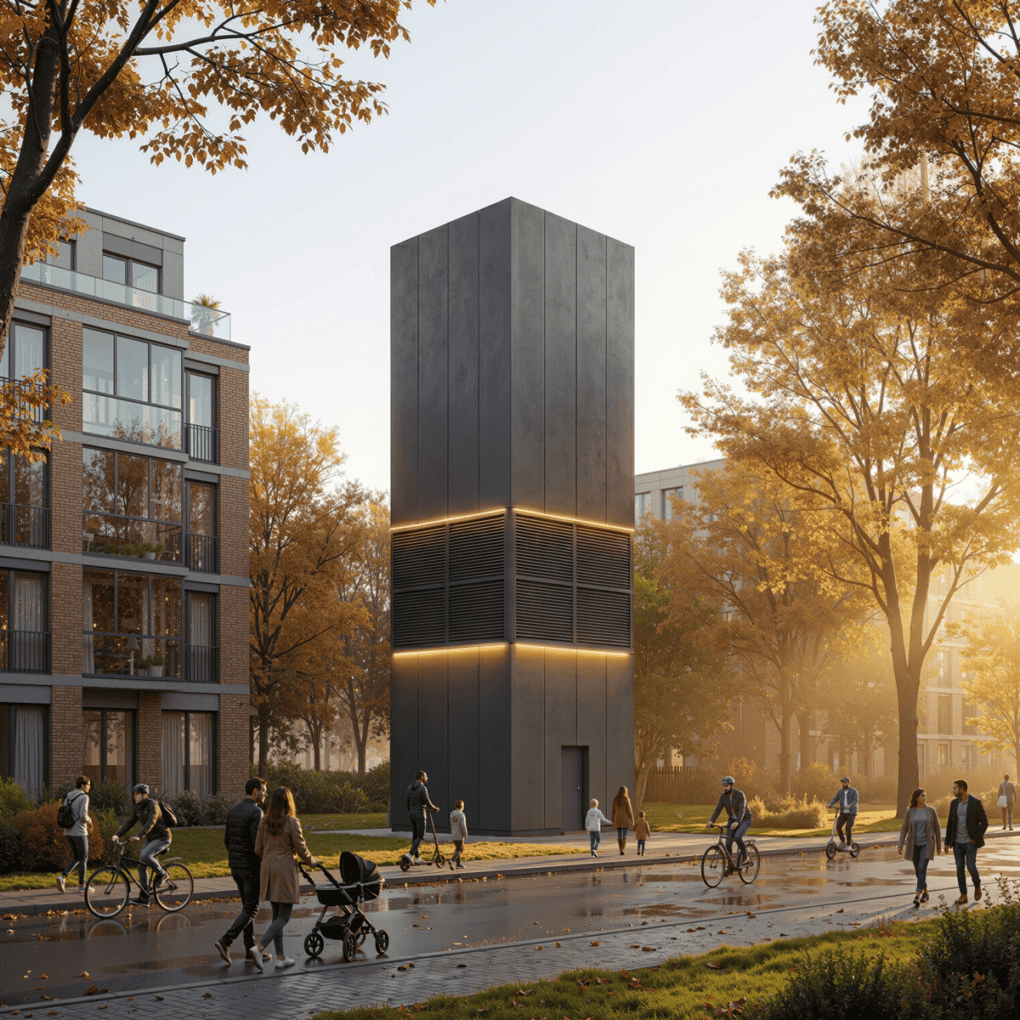

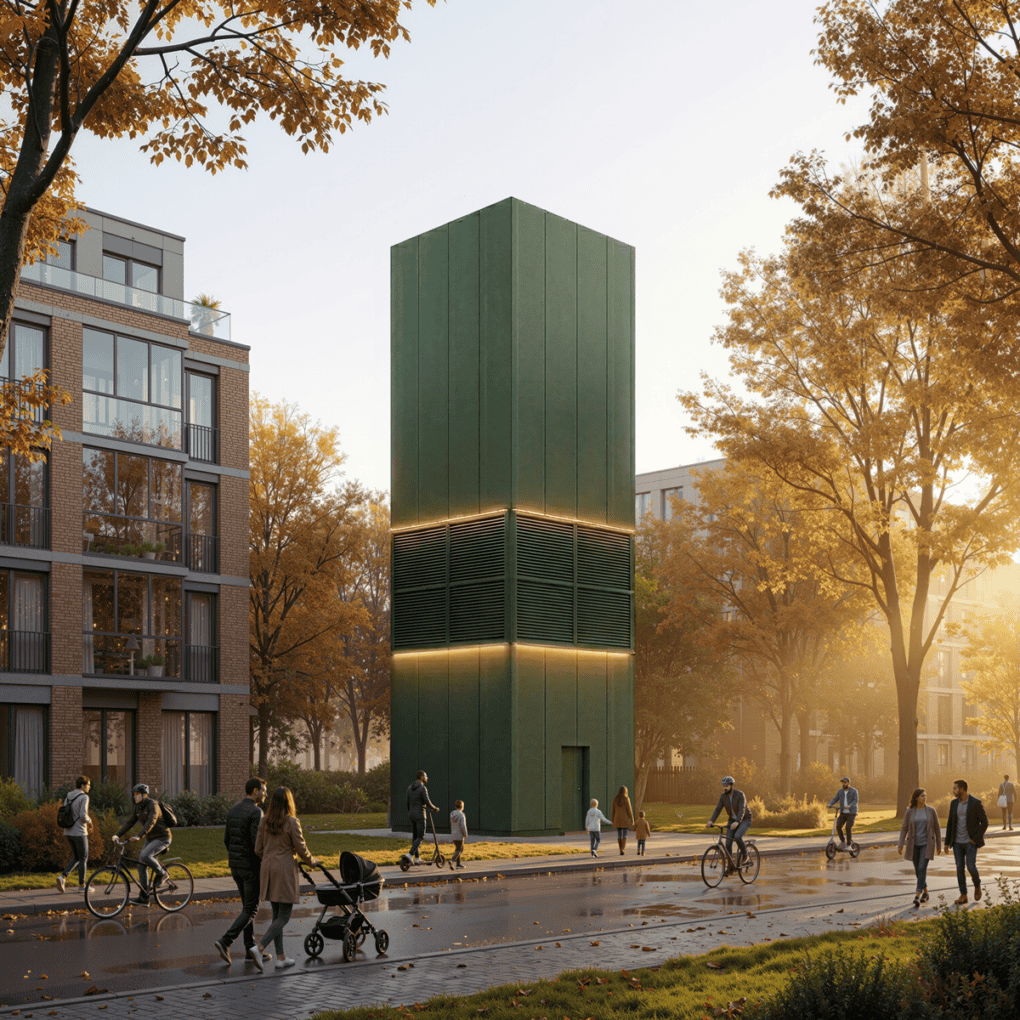

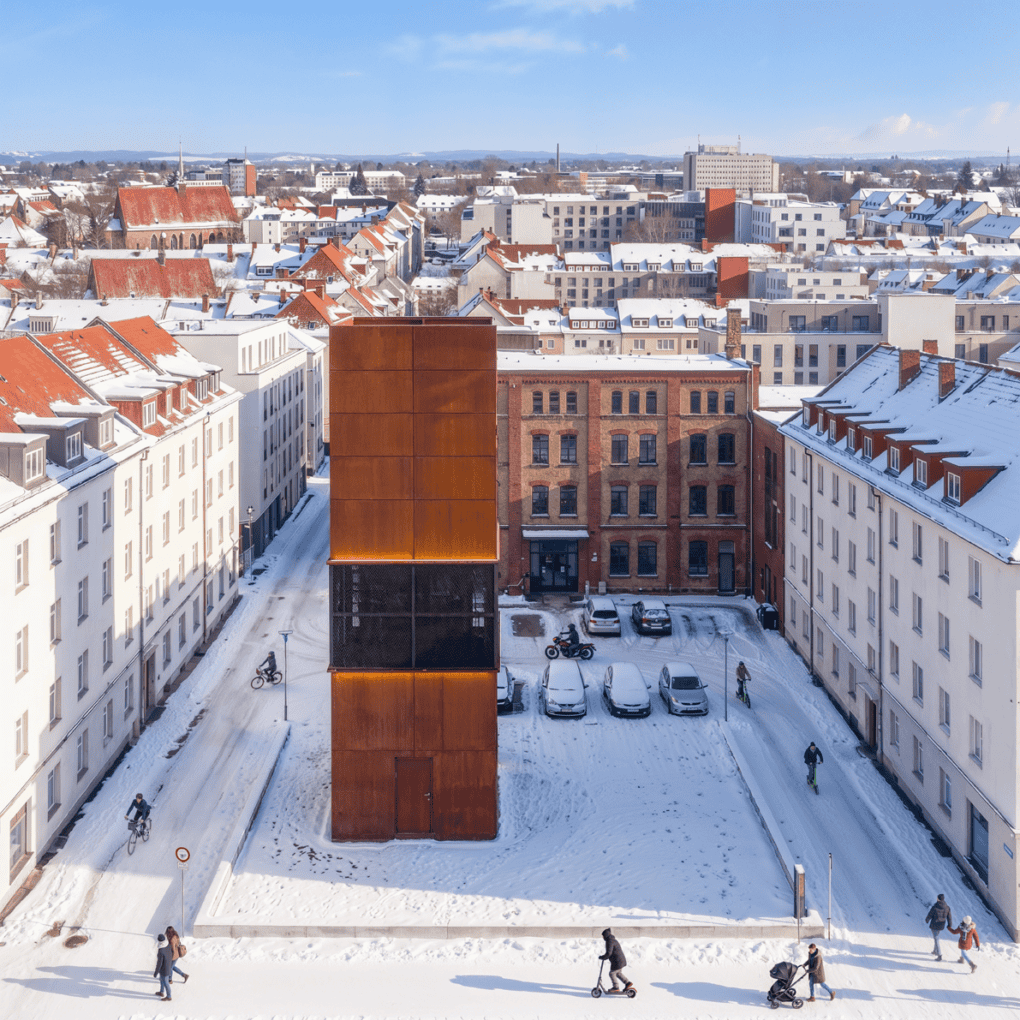

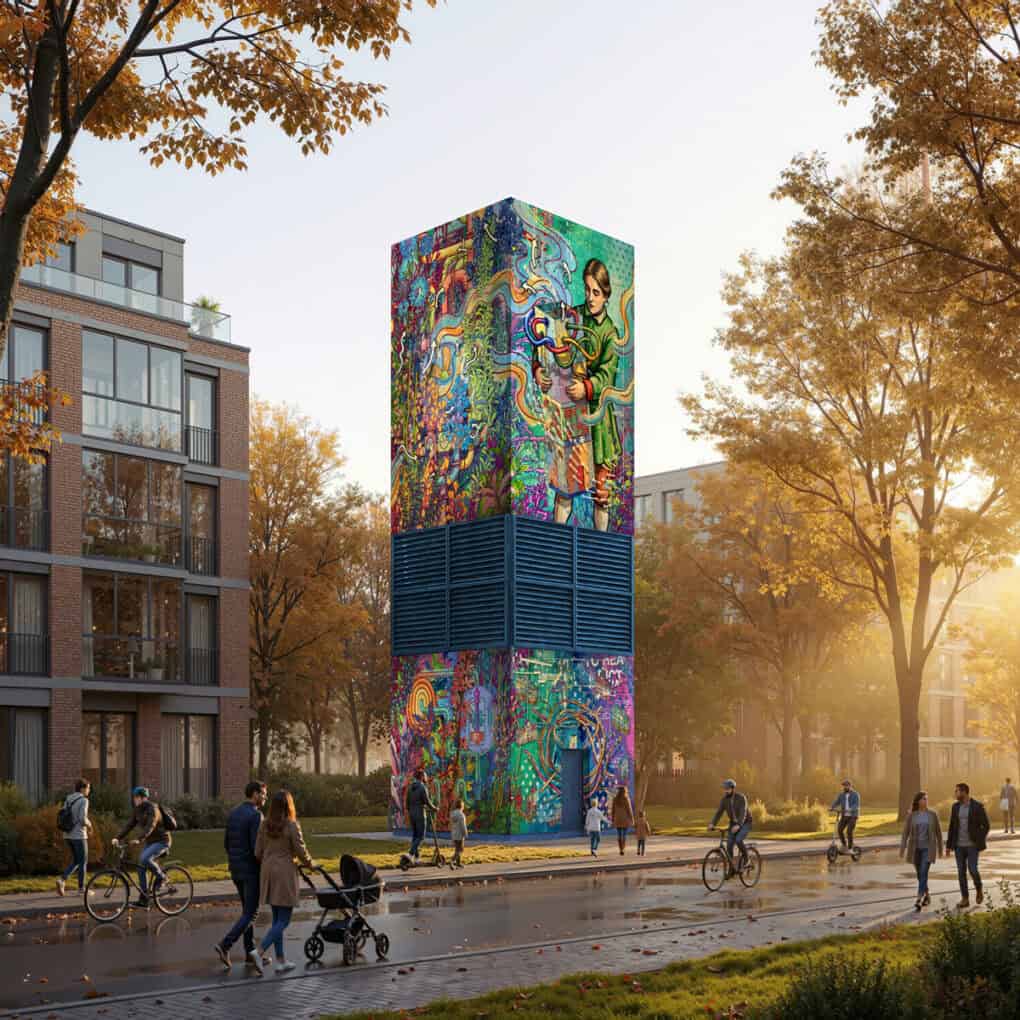

Der Klimaturm wird nicht unsichtbar – er wird Teil der Ästhetik und Architektur Ihres Quartiers. Bedruckbare Paneele ermöglichen eine vollständig individuelle und einfach anpassbare Fassadengestaltung. Außerdem eröffnen Materialien wie Begrünung, Cortenstahl oder Textilfassaden einen breiten gestalterischen Spielraum – von schlicht bis künstlerisch.
- Grundausstattung mit HPL-Paneelen: wetterfestes, besonders langlebiges Hochdrucklaminat für den Außeneinsatz

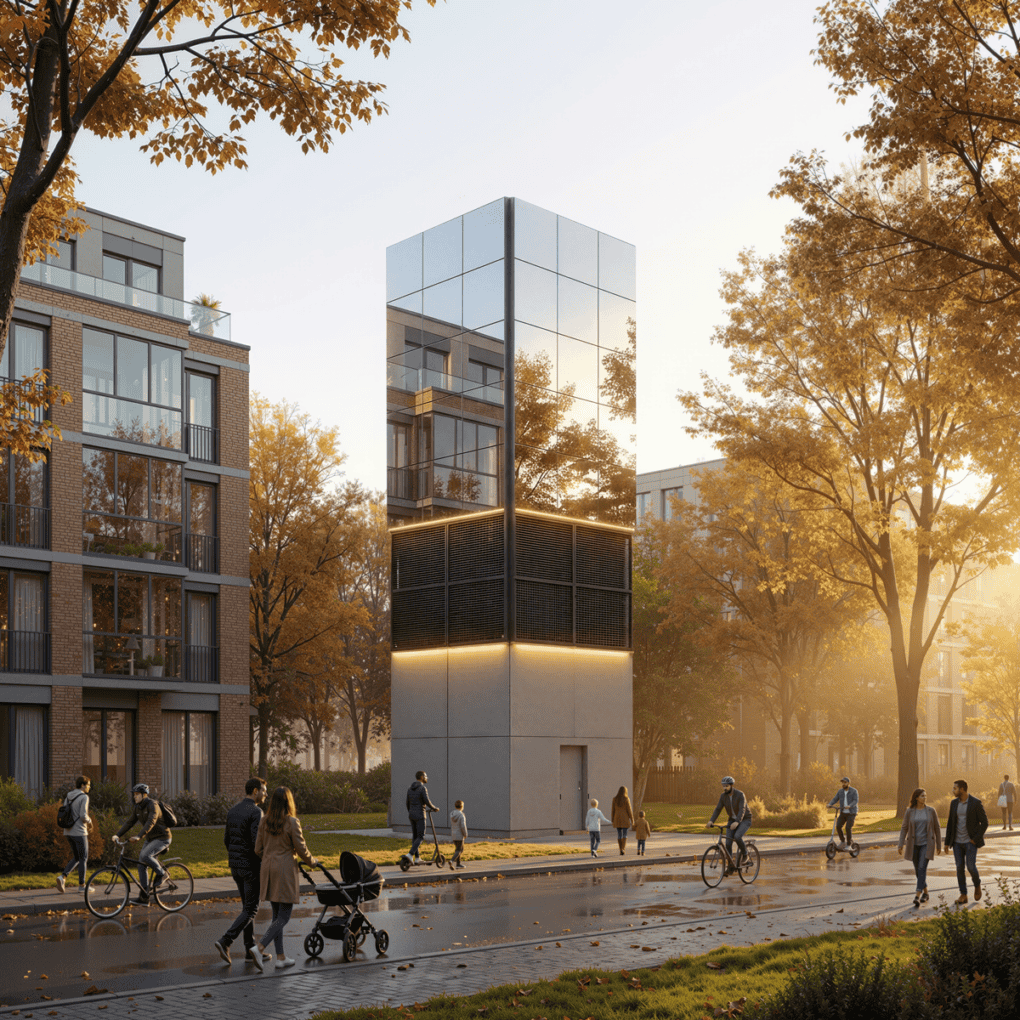

- Individuelle Fassadengestaltung dank Vorhangfassade möglich: begrünt, farbig, verspiegelt oder mit integrierten LED-Flächen

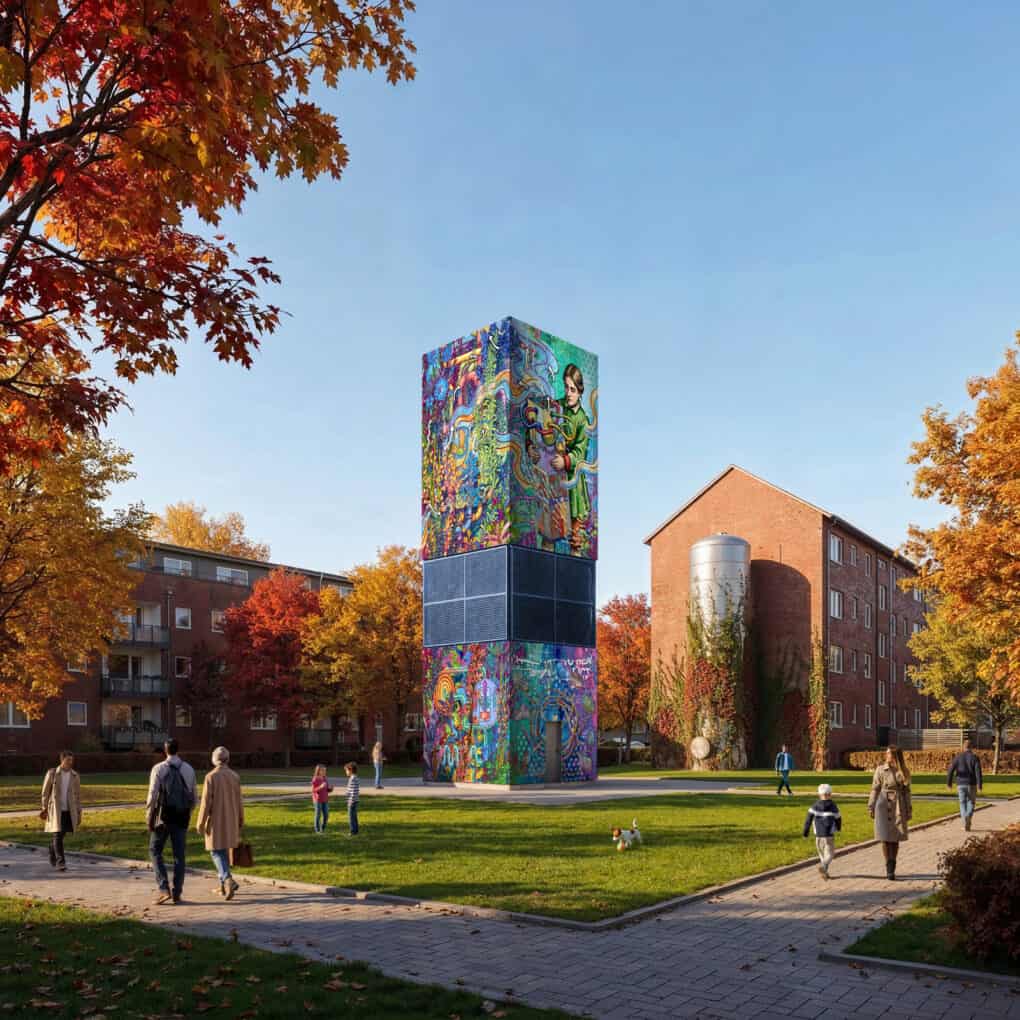

- Einbindung lokaler Künstler:innen und/oder Architekt:innen zur individuellen Positionierung möglich
WÄRMEWENDE MIT TEMPO
Dank der vorgefertigten Modulbauweise ist der Klimaturm nach 3-4 Monaten Bauzeit einsatzbereit. So verkürzt sich insbesondere die Umsetzungsphase vor Ort deutlich. Gerne unterstützen wir Sie zudem bei der Genehmigungsplanung und der baulichen Gründung für den Klimaturm und die Großwärmespeicher.
- Komplett anschlussfertig – einfache Integration in vorhandene Wärmenetze
- Unterstützung bei der Genehmigungsplanung, wie z.B. der Erstellung von Schallgutachten, der Statik-Berechnung sowie der Vorbereitung und Begleitung des Bauantrags
- Unterstützung bei der baulichen Gründung und dem Fundament für den Klimaturm und die Großwärmespeicher
